MPPT控制器的全称“最大功率点跟踪”（Maximum Power Point Tracking）太阳能控制器，，，，，，是古板太阳能充放电控制器的升级换代产品。。。

一、什么是MPPT

上图中，，，，，，光伏组件的输出电压和电流遵照I-V曲线(绿色)、P-V曲线(蓝色)，，，，，，若是希望逆变器输出的功率最大，，，，，，就需要直流电压运行在红点所在的最大点，，，，，，这个点就是最大功率点。。。若是最大功率点是500V，，，，，，500V时功率是200W。。。此时，，，，，，运行在480V时的功率约为190W，，，，，，530V时约为185W，，，，，，都没有500V时的功率大。。？？？
？？？刂破魅羰歉俨坏500V，，，，，，就损失了发电量。。。

那为什么还要一直跟踪呢？？？
？？？由于这个曲线随着光照强度、温度和遮挡的差别在转变着，，，，，，最大功率点也就在转变了，，，，，，可能早上最大功率点电压是530V，，，，，，中午是500V，，，，，，下昼是520V，，，，，，以是控制器需要一直地寻找这个最大功率点，，，，，，也就是最大功率点跟踪了，，，，，，这样才华包管全天的电池板能量都能最大化地输出出来，，，，，，不铺张太阳能资源。。。

　由于光伏组件收到光强以及情形等外界因素的影响，，，，，，其输出功率是转变的，，，，，，光强发出的电就多，，，，，，带MPPT最大功率跟踪的逆变器就是为了充分的使用太阳能电池，，，，，，使之运行在最大功率点。。。也就是说在太阳辐射稳固的情形下，，，，，，有MPPT后的输出功率会比有MPPT前的要高，，，，，，这就是MPPT的作用所在。。。

二、最大功率点跟踪的原理

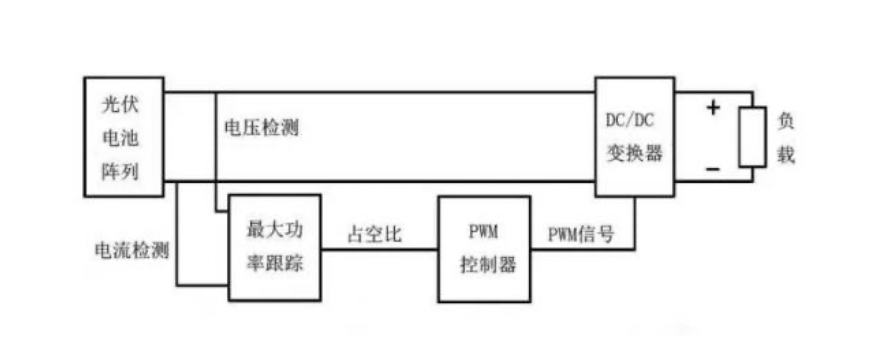

随着电子手艺的生长，，，，，，目今光伏组件阵列的MPPT控制一样平常是通过DC/DC变换电路来完成的。。。其原理框图如下图所示。。。

光伏组件阵列与负载通过DC/DC电路毗连，，，，，，最大功率跟踪装置一直检测光伏阵列的电流电压转变，，，，，，并凭证其转变对DC/DC变换器的PWM驱动信号占空比举行调理。。。

关于线性电路来说，，，，，，当负载电阻即是电源的内阻时，，，，，，电源即有最大功率输出。。。虽然光伏电池和DC/DC转换电路都是非线性的，，，，，，然而在极短的时间内，，，，，，可以以为是线性电路。。。因此，，，，，，只要调理DC-DC转换电路的等效电阻使它始终即是光伏电池的内阻，，，，，，就可以实现光伏电池的最大输出，，，，，，也就实现了光伏电池的MPPT。。。
